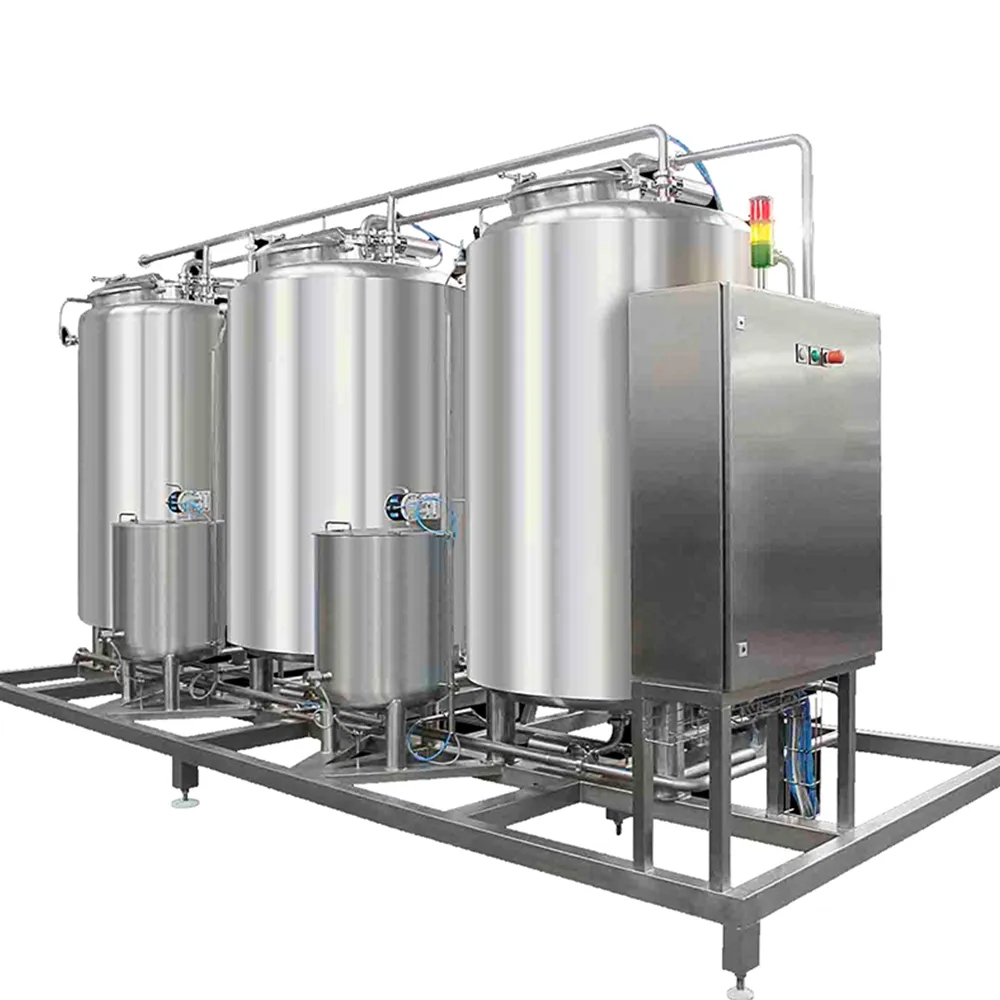

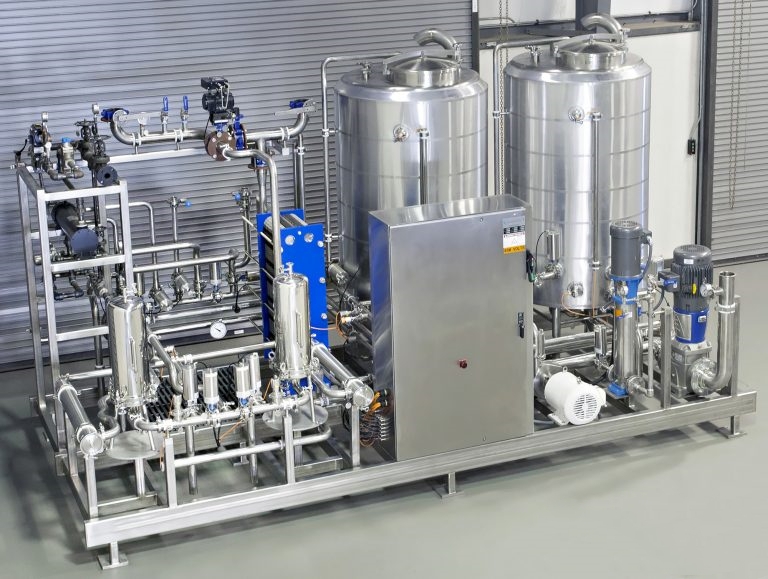

CIP裝置根據不同的分類，有不同的組成，但一般來說，它由罐（桶）、管路、加熱器、泵、控制柜及附帶設備所組成。整個裝置一般常用不銹鋼1Cr18Ni9(SUS302)、 0Cr19Ni9(SUS304)、0Cr17Ni12Mo2(SUS316)和1Cr18Ni9Ti來制作。罐是用來存儲清洗液的，內壁必須經拋光處理，內表面Ra≤1.0μm；外表面Ra≤2.5μm可根據需要來做處理；上下封頭采用碟形和橢圓形，底封也可用錐形，錐角可參考安息角設計便于清洗；管路按作用可分為進水管路、排液管路、加熱循環清洗管路、自清洗管路等，管路中的控制閥門、在線檢測儀、過濾器、清洗頭等配置按設計要求配備； 加熱器常采用板式熱交換器、蛇形盤管形式間接加熱，也可用無聲蒸汽直接加熱。板式熱交換器的優點是眾所周知的傳熱系數高、占地空間較小，但相對價格高、易堵塞；盤管式熱交換器的優點是結構簡單，價格低，但要放置罐內，易結垢，表面要進行人工清洗；無聲加熱器結構簡單，價格低，熱效率高，但易改變槽液濃度，且易結垢；泵常采用離心沖壓式，該種泵的特點是過流部位均被拋光，沒有死角，易清洗干凈，故俗稱衛生泵。

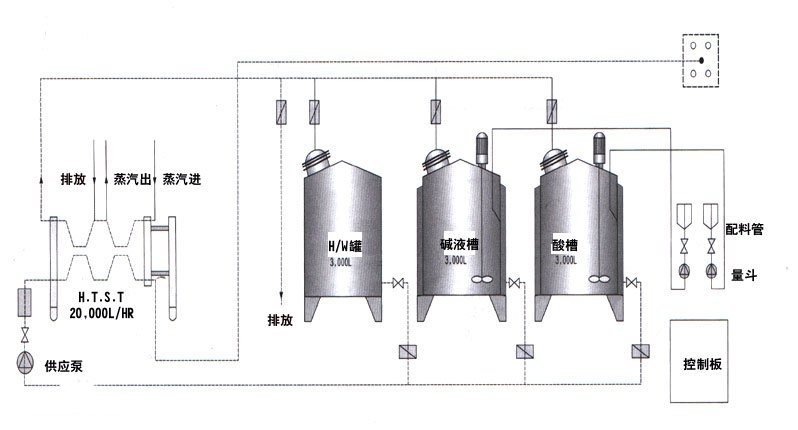

CIP 清洗系統的清洗范圍，包括管道的清洗，容器的清洗，生產線設備的循環清洗系統。CIP 用途廣泛的用于飲料、乳品、果汁、酒類等機械化程度較高的食品飲料生產企業中。通過酸、堿、熱水、循環泵、管道系統等的配置實現系統的清洗過程。CIP 設備 一般包括清洗液貯罐、噴洗頭子、送液泵、管路管件以及程序控制裝置，連同待清洗的全套設備，組成一個清洗循環系統，根據所選定的工藝條件，預先設定程序，輸入人機交互界面，進行全自動操作。
1.冷管路及其設備的CIP清洗流程
乳品加工中的冷管路主要包括收乳管線、原料乳貯存罐等設備。牛乳在這類設備和連接管路中由于沒有受到熱處理，所以相對板結垢較少。因此，建議的清洗程序如下：
2.熱管路及其設備的CIP 清洗流程
乳品加工中，由于各段熱管路加工工藝目的的不同，牛乳在相應的設備和連接管路中的受熱程度也有所不同，所以要根據具體結垢情況，選擇有效的清洗程序。
（1）受熱設備的清洗
加工前一般用90℃熱水循環15～ 20min，以便對管路進行殺菌。
（2）巴氏殺菌系統的清洗對巴氏殺菌設備及其管路一般建議采用以下的清洗流程
（3）UHT系統的清洗
UHT系統的正常清洗相對于其他熱管路的清洗來說要復雜和困難。UHT系統的清洗程序與產品類型、加工系統工藝參數、原材料的質量、設備的類型等有很大的關系。 UHT設備都需要AIC(Aseptic Intel-mediate Cleaning)中間清洗過程和CIP(Cleaning In Place)清洗過程。AIC的目的是為了進行下一個加工周期，通常在由于故障強迫停止加工時進行；而加工后都應進行CIP清洗，以保證管道的無菌狀態。所以用合適的 CIP 工段來配合UHT工作，這在工藝上是十分必要的。
①配料設備、管道的清洗為避免交叉污染，配料罐原則上要求清空一鍋清洗1次。日常清洗以純水沖洗為主。但每天必須有1 次高溫消毒。3d做1次堿清洗。周末進行1次酸減清洗。
管道的清洗分兩部分：調配罐后的管道與UHT同時清洗。調配罐前的管道，如兩次使用間隔時間短，不清洗，在前一次泵完物料后控制適量頂水將管道內殘余物料頂干凈，將質量隱患產生的可能性降到低。
